Exam2
Exam2 (10%): 利用 CAD 零組件建立模擬場景

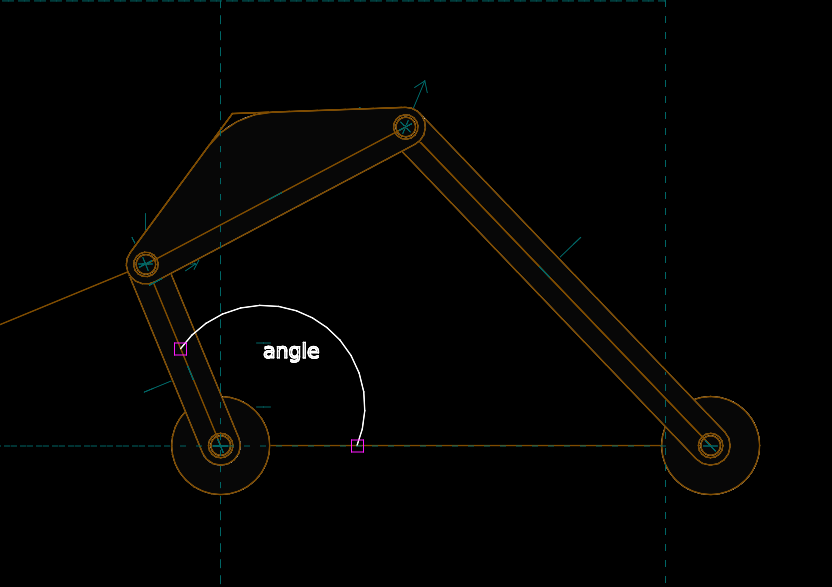

請自行選擇 CAD 套件繪製下列平面四連桿機構, 之後將零件轉入 Webots 後建立以短桿轉速 1 rad/s 旋轉的動態模擬系統:
其中左側最短桿為主動旋轉, 其旋轉速度設為 1.0 rad/s, 最短桿的長度, 請依照個人學號的最後兩碼作為依據, 設為 1.xx m, 其中 xx 為人學號的最後兩碼, 其餘各桿長度與固定軸間的距離可自行訂定, 惟主動桿的起始旋轉角度 angle, 也請以個人學號的最後兩碼作為依據, 單位為 degree.
請學員將考試操作流程紀錄於作業網站中的 Exam2 頁面中, 並完成下列要求:
- 請詳細說明各連桿的製作流程, 其中包括 CAD 繪製與 Webots 模擬場景的設定與操作流程.
- 完成後, 請以"國立虎尾科技大學 - 機械設計工程系 - cd2025 Exam2 - 學員學號" 作為操作影片標題, 上傳至 Youtube 後在指定時段內回傳至指定表單. 並在個人作業倉儲中以 Exam2 頁面紀錄相關過程與心得.
參考答案: fourbar_slvs_exam2.7z
